JA-120Z

JA-120Z

Unidade amplificadora de reserva bus para JA-100
Description

Desenvolvido para amplificar a corrente do bus e o comprimento e isolamento galvânico do BUS.
Corrente de saída máx. 2 A. 2 placas de terminais de saída de bus independentes - cada um fornece 500 m de comprimento de bus.

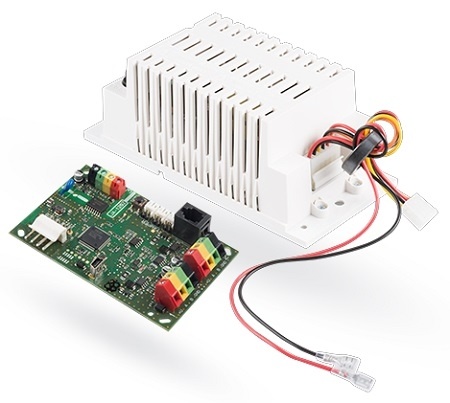

O produto é fornecido como módulo eletrónico com a unidade de alimentação JA-83PWR. Recomendamos a sua instalação numa caixa de plástico PLV-CP-L. O produto é um componente endereçável do sistema JABLOTRON 100 e ocupa uma posição no sistema.

Corrente de saída máx. 2 A

2 placas de terminais de saída bus independentes - cada um fornece 500 m de comprimento de bus

O isolamento galvânico dos terminais de saída tem que suportar diferentes potenciais da terra e o isolamento de segurança de bus

Permite ser instalado até 3 amplificadores em série

Bateria de Backup de até 18 Ah

Especificações Técnicas
- Rede elétrica (fonte de alimentação 83PWR): 90 - 250 V
- Potência de entrada: 50 VA
- Entradas:
       - Alimentação através do bus da central de alarme: 12 V CC (9 - 15 V)
       - Consumo de corrente:
                 - Nominal para o cálculo do Backup: 10 mA
                 - Máximo com o cabo selecionado: 10 mA
- Saída(s):
       - Tensão de alimentação de saída típica: 13,7 V CC
       - Corrente de carga máxima total: 2 A
       - Isolamento galvânico (tensão de teste 4 kV)
- Geral:
       - Bateria recarregável 12: V 7 - 18 Ah
       - Tipo de bateria: chumbo, gel
       - Dimensões da unidade eletrónica: 102 x 66 x 14 mm
       - Dimensões da unidade de alimentação: 170 x 80 x 65 mm
       - Dimensões da caixa de plástico PLV-CP-L: 357 x 297 x 105 mm
         (A caixa de plástico PLV-CP-L não é fornecida com a fonte de alimentação)
       - Classificação: nível de segurança 2/classe ambiental II
                                   Nota: válido apenas se instalado numa caixa de plástico PLV-CP-L ou na
                                   caixa de outro dispositivo certificado com grau de segurança 2 ou superior.
      - Em conformidade com as normas: EN 50131-1 e EN 50131-6
      - Ambiente: interiores no geral
      - Intervalo da temperatura de funcionamento: -10 a +40 °C
      - Humidade de funcionamento: 75% de HR, sem condensação
      - Organismo de certificação: Trezor Test s.r.o. (n.º 3025)
      - Em conformidade com as normas: EN 60950-1, EN 50130-4 e EN 55022
