Módulo analógico
RFL necessário
JBE-2125

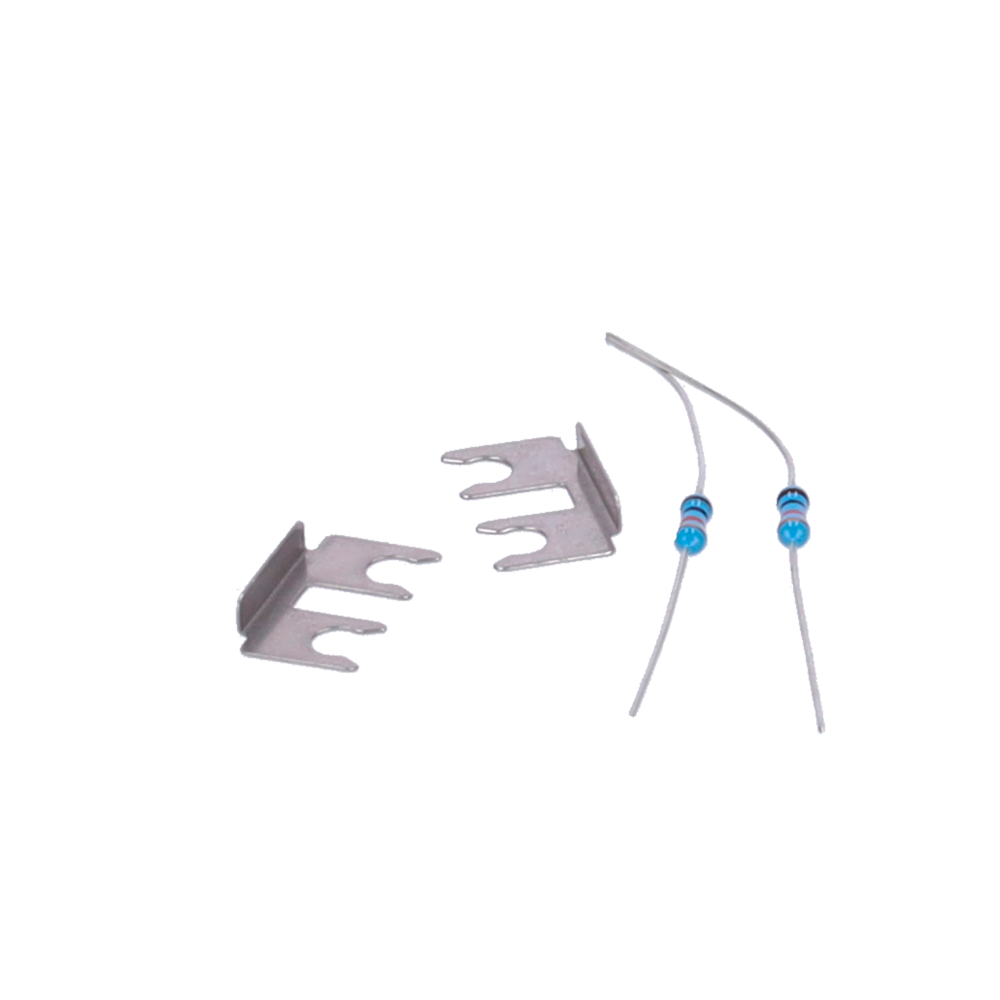

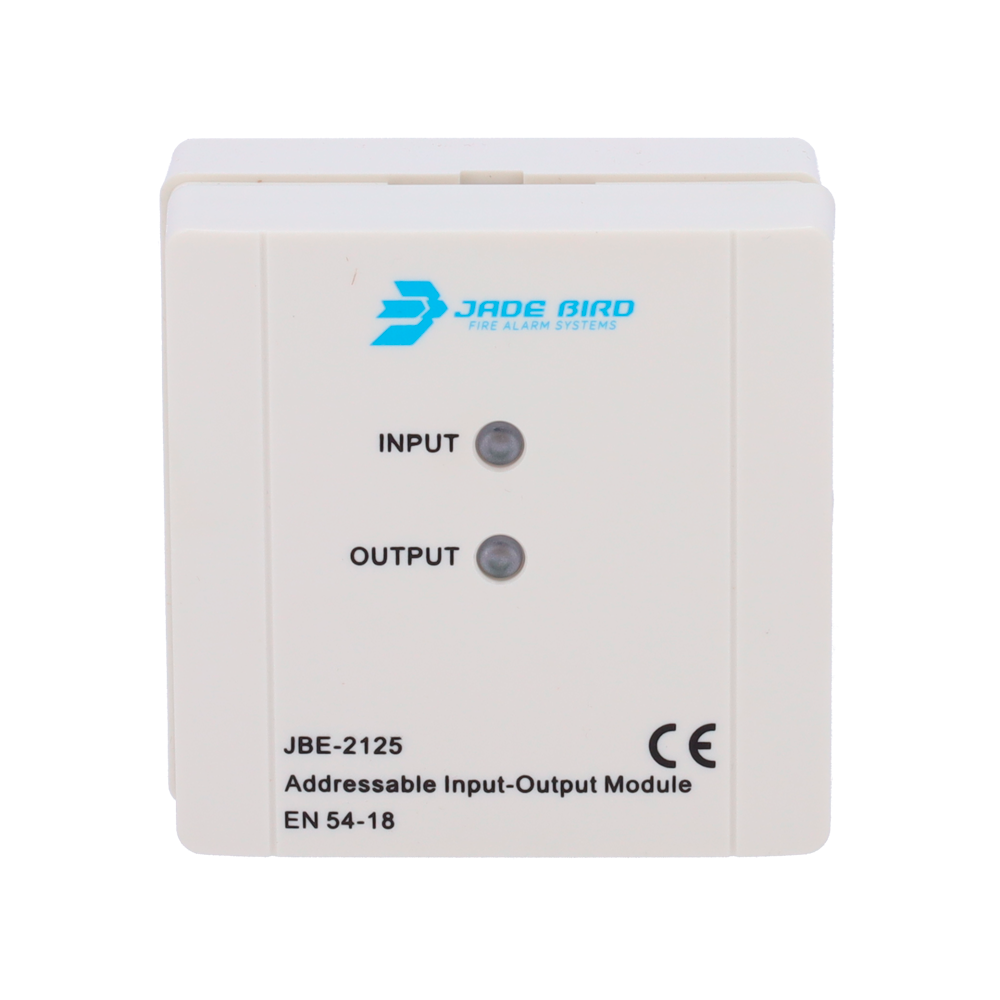

Módulo analógico Jade Bird - 1 Saída com entrada de confirmação - Alimentação em laço - Cabo condutor até 2.5mm2 - REOL de 10 kΩ (fornecido) - Certificado EN 54-18
Description
Jade Bird
Módulo de saída com entrada de confirmação analógica
Alimentado por laço
Sem isolador
Indicador LED frontal
Endereço programável através da ferramenta JBE-AT1.
Certificado EN 54-18
Specifications
| Marca | Jade Bird |
| Tipo | Módulo analógico de 1 saída com entrada de confirmação |
| Tensão de trabalho | DC 16 - 30 V (Protocolo JBE de Largura de Pulso) |
| Conexão | Bus de comunicação JBE 2 fios, sem polaridade |
| Cablagem | Par trançado sem mesh 0.5 - 2.5 mm2 |
| Consumo em standby | ≤0.25 mA @24 V |
| Consumo activo | ≤1 mA @24 V |
| Saída | Máximo 1 A @24V (Modo de Saída Supervisionada) |
| Contactos relé | 2 A @30 V DC (Modo de Saída de Relé) |
| Resistência EOL ent. | 10 kΩ |
| Resistência EOL sal. | 10 kΩ |
| Temp. de trabalho | 0℃ ~ +40℃ |
| Temp. armazenamento | -20℃ ~ +60℃ |
| Ambiente | ≤ 95% HR (40±2℃) (sem condensação e sem gelo) |
| Endereçamento | o Ferramenta de endereçamento JBE-AT1 |
| Gama de endereços | 1-200 |
| Indicadores LED vermelhos (Partida supervisionada) | IP40 Descanso: "Input" e "Output" intermitentes Ativação Saída: "Output" Ignição fixa Confirmação: "Input" Ignição fixa Avaria de Entrada: "Input" desligado, "Output" intermitências Avaria da Saída 24V: "Input" e "Output" desligados |
| Indicadores LED vermelhos (Saída de relé seco) | Reposo: "Input" intermitente, "Output" desligado Avaria: "Input" e "Output" desligados |
| Dimensões | 85×85x41 mm (comprimento x largura x altura) |
| Peso | 0.1 kg (incluindo a base) |
| Classificação IP | IP40 |
| Certificado | EN 54-18:2005 EN 54-18:2005/AC:2007 |
